一、磁北方向
1、磁北是以大地磁場為基準的。
2、儀器所測量和傳送的方位都是以磁北為基準的。
3、磁北的具 *** 置隨著時間而改變。
二、磁偏角
1、 由于磁北不是固定不變的，因此我們必須把井眼的方位校正到一固定位置。
2、 方位一般校正到以真北為基準。
3、真北是地球自轉的地理北極。

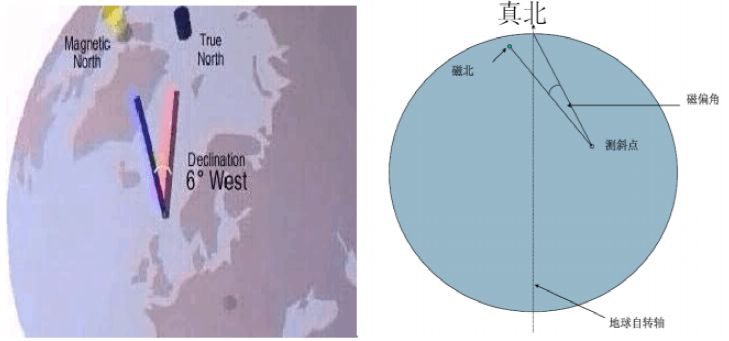

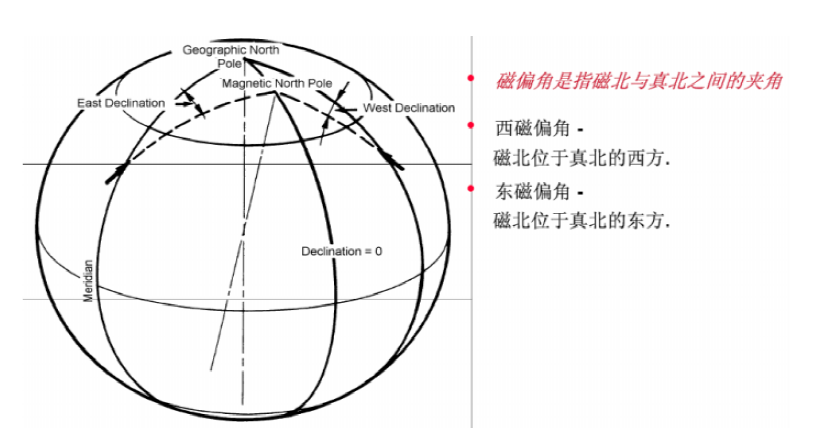

4、我們稱磁北到真北之間的夾角為“磁偏角”
添加微信好友, 獲取更多信息
復制微信號
三、磁偏角校正
1、 磁偏角可以把以磁北為基礎的測量數據轉換成以真北為基準。
2、當磁北位于真北的西方時進行“西”校正。
3、 當磁北位于真北的東方時進行“ 東”校正。
四、UTM Zones(Universal Transverse Mercater)
1、 UTM Grid Zones 為6°經度寬。
2、每一個區都有一中央子午線，在該處:網格北= 真北。
3、分區從180 °經度開始，逆時針轉動，區號從1—60。
4、收斂角不會大于3度。

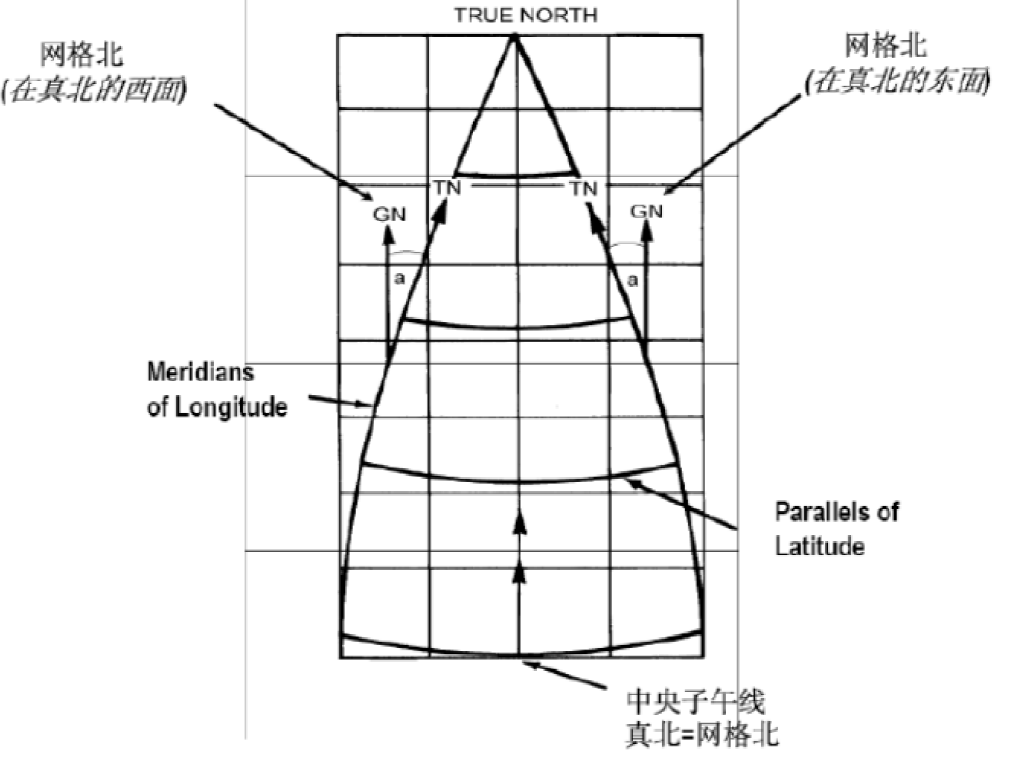

五、網格北--- 以北半球為例北半球
六、網格北校正
收斂角是真北到網格北的角度
當網格北在真北的西面，稱為西收斂角
當網格北在真北的東面，稱為東收斂角
現在的慣例是避免使用+或-，而使用“東”、“西”校正

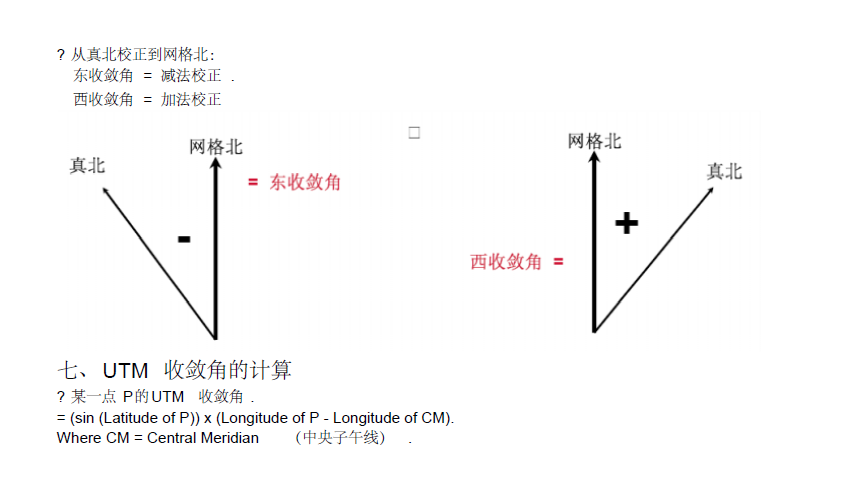

七、UTM收斂角的計算
某一點P的UTM收斂角
=（sin(LatP))*(LonP-LonCM)(CM為中央經線）
總結：
1）測量儀器測的是磁北,磁北轉成真北
2)衛星測得兩點，計算兩點方向是相對坐標北向
3）中央經線的點的坐標北向就是真北方向
4）中央經線以外的點的真北方向可以通過計算得到，同一個子午線的點的真北方向相同。
真北與網格北
目前工程項目用到的方向均為坐標北方向，而太陽能更大發電量應為組件為真北方向。如何測定真北方向，經查閱書籍發現測定真北方向的 *** 均為大家不熟悉的天文測量法或陀螺經緯儀測量法，因此想確定真北方向，在日常繪圖及施工中還需確定子午線收斂角的大小。子午線收斂角γ是地球橢球體面上一點的真子午線與位于此點所在的投影帶的中央子午線之間的夾角,即高斯平面直角坐標系的坐標北向與真北方向的夾角。相對真北方向而已，以真子午線北方向為準，當坐標縱軸線北端位于以東時稱東偏，其角值為正；位于以西時稱西偏，其角值為負。
井眼定位 ***
井眼軌跡設計、監測與控制是定向鉆井的核心技術。在設計井眼軌跡時，首先應確定井口和靶點的位置，然后求得靶點相對于井口的垂深、水平位移等參數。在井眼軌跡監測和控制過程中，也需要隨時確定井眼軌跡的空間坐標，以保證鉆達預期目標。這些都屬于井眼定位問題。
為滿足井眼軌跡設計、監測與控制的需要，鉆井工程師常以井口為原點，以正北、正東及垂直方向為坐標軸，建立一個三維笛卡爾坐標系，稱為井口坐標系。目前，國內外都采用水平面定位和垂向定位相結合的 *** 進行井眼定位。在井口坐標系下，靶點北坐標和東坐標分別為靶點與井口之間的地圖投影縱坐標之差和橫坐標之差，而靶點垂深為井口與靶點的高程之差。
井口坐標系是設計和監測井眼軌跡的基礎，其首要任務是確定指北基準。定向鉆井涉及3個指北方向，即真指北基準及方位角指北基準及方位角北、地圖投影坐標北和磁北。真北指向地理北極方向，地圖投影坐標北指向高斯投影、UTM（通用橫軸墨卡托）投影等地圖投影平面上的縱坐標軸正向（也簡稱網格北），而磁北指向地磁北極方向。在井口坐標系中，垂深坐標軸沿重力線方向指向地心，所以選定指北基準后就確定了北坐標軸和東坐標軸的方向。此外，指北基準還是方位角的起算基準，對應于3個指北基準的方位角分別稱之為真方位角、坐標方位角（也稱網格方位角）和磁方位角。三者之間的關系如圖所示。
由于磁北極隨時間變化，所以磁北不宜作為指北基準，否則會給井眼防碰、老井側鉆及油田開發等工作帶來不便。理論上，真北和坐標北（網格北）都可作為指北基準。由于根據地圖投影坐標容易確定井口坐標系下的靶點北坐標和東坐標，據此可直接設計井眼軌道，所以目前習慣采用網格北作為指北基準。
