前段時間，碰到一個陸海項目，我們提供的成果都是CGCS2000坐標。施工單位要求提供當?shù)乜刂泣c(diǎn)，用來放樣。按道理來說，我們不需要提供，因?yàn)轫?xiàng)目是CGCS2000坐標，施工方只需要拿千尋CORS進行放樣即可。即使有當?shù)乜刂泣c(diǎn)，我們一般也不用，因?yàn)楹＿叺目刂泣c(diǎn)沉降非常厲害，我們曾經吃過很大的虧。有個同事有幾個當?shù)氐目刂泣c(diǎn)，剛好也測了CGCS2000坐標，基于給甲方提供良好服務，我們也提供了。博主用高程異常看了一下這幾個控制點，沉降不明顯。
按照慣例，先說結論：
（1）三參數轉換模型用于坐標轉換時，當區域邊長跨越小于 30' 時，X、Y、Z 方向的轉換中誤差均未超過 10 mm ；當區域邊長跨越未超過 40' 時，其更大轉換誤差為 20 mm ；區域邊長跨越達到 60' 時，其 Z 方向轉換誤差為 30 mm，超出了坐標轉換的精度要求。布爾莎四參數、六參數模型的轉換精度在全國區域范圍內適用 ；布爾莎七參數模型適用于全球范圍的坐標系統轉換。
（2）三參數法不合適長條帶測量或大面積（區域）的 RTK 測量，也不利于相鄰測區的數據銜接，只適宜于小范圍測區測量，其優點在于只需有 1 個點即可獲得轉換參數。三參數坐標轉換模型，點位誤差和高程誤差與基準點的距離成正比，在 10 km 范圍內，點位誤差為 0.1m左右，高程誤差小于 0.2m; 在距離 20 km 范圍內，點位誤差小于0.2m，高程誤差小于0.5 m。
（3）七參數法在適用范圍更加廣泛，當外延區域較大時，其轉換的平面精度仍然較高。但通過上述數據，本文建議可采取分區進行轉換，以保證高程的轉換精度。七參數法在參與計算的控制點選擇上要特別注意所選點盡量避免在近似一條直線上，通過對本文實例的分析可得，無論是選擇 3 個點或者多個點求解七參數，其轉換結果基本相同。
添加微信好友, 獲取更多信息
復制微信號
三參數坐標轉換模型轉換精度的研究_符建波
由模擬計算結果及實例驗證數據分析可得: 三參數坐標轉換模型，點位誤差和高程誤差與基準點的距離成正比，在 10 km 范圍內，點位誤差為 0.1m左右，高程誤差小于 0.2m; 在距離 20 km 范圍內，點位誤差小于0.2m，高程誤差小于0.5 m。當然，該結論僅僅是針對某一地區的統計結果且只是進行了數據統計，沒有進行嚴密的公式論證，對于其他地區的情況及論證工作，還有待進一步研究。
文中舉了2個例子，實例1是平地，實例2是山區
【實例1】某工區地形平坦，地形起伏在 50 m左右，高程異常變化較小，因此在小范圍內三參數轉換能獲得較高的高程精度。

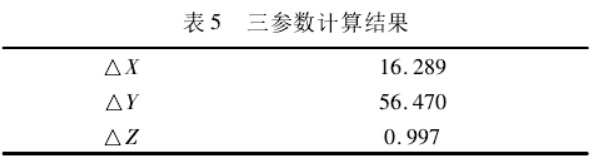

以控制點 KZ01 為基準點進行三參數計算。參數計算結果如下:

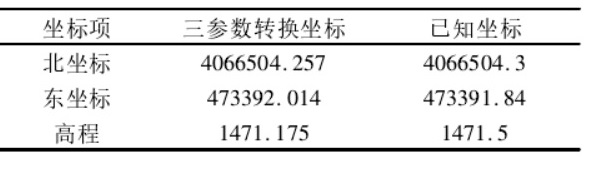

由三參數轉換得到 KZ02 的國家坐標及誤差如表 6 和表7所示。

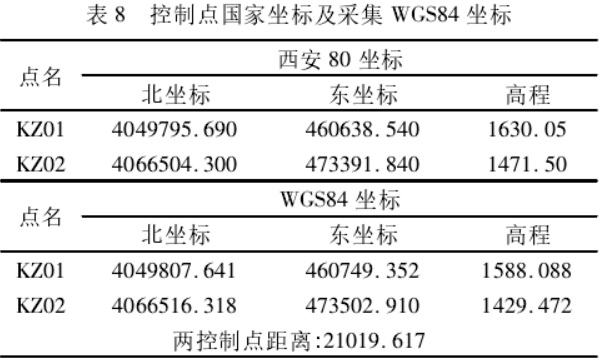

【實例2】某工區位于山區，高差在 200 m 左右，高程異常相對實例一所在工區較大。控制點國家坐標及采集WGS84 坐標見表 8。
以控制點 KZ01 為基準點進行三參數計算。參數計算結果如下:

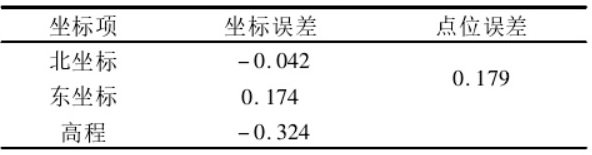

由三參數轉換得到 KZ02 的國家坐標及誤差見下表所示。
從上面控制點可以看出，三參數計算的源坐標是西安坐標（經度、緯度和水準高），目的坐標是WGS84坐標（經緯、緯度和橢球高）。
坐標系統轉換模型的選擇及精度分析_胡承舟
文中對三參數、七參數的計算和使用有大量實例。
本文采用某地的 D 級 GPS 控制網中一組數據（包含 18 個控制點），利用數據轉換軟件 pinnacle（注：Topcon GPS數據處理軟件），分別進行三參數和七參數坐標轉換，并將所得結果用 TGO 軟件中的點校正功能驗證，所得精度可精確到毫米級。所以本文所有數據均采用 pinnacle 的換算結果，分析三參數法和七參數法各自的適用范圍和優點。由于工程中常用數據為高斯平面坐標和高程，所以本文也相應的對平面和高程進行三維轉換分析，以求達到最實用的效果（該區采用 1954 年北京坐標系，1985 國家高程基準）。
三參數法轉換結果及精度分析

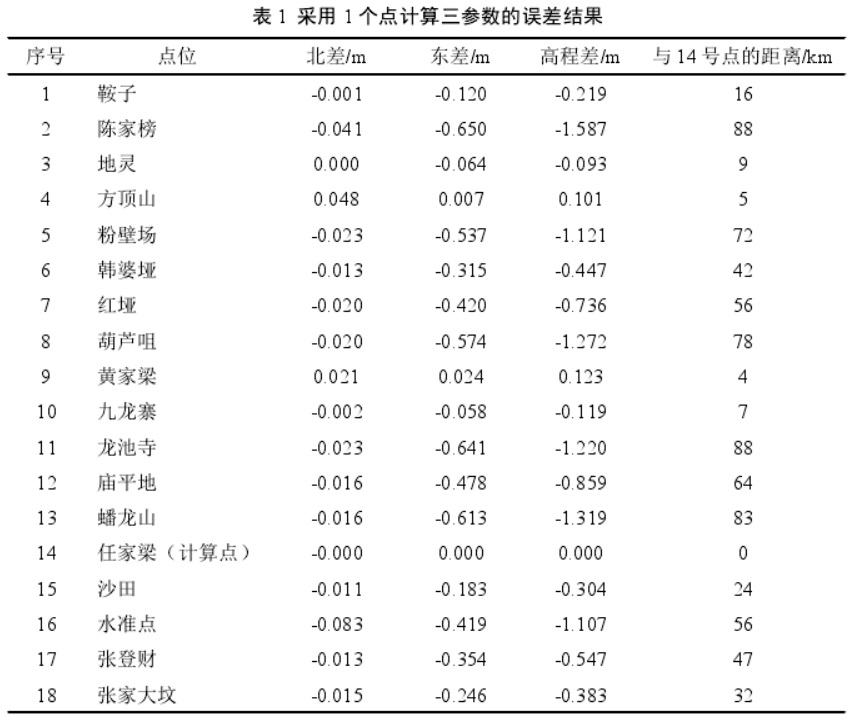

當采用 1 個點計算得到的三參數對 D 級網中其他控制點進行坐標轉換，并與已知坐標對比，位于 14 號點的 10km 范圍內的 3、4、9、10 號點，平面差值<10cm，高程差值<20cm。而在 10km 外（除 3、4、9、10 號點外的其他點），隨著距離越遠，差值越大，平面和高程差值均在 20cm以上，已經不符合 1：2000 圖根控制測圖要求。
七參數法轉換結果及精度分析

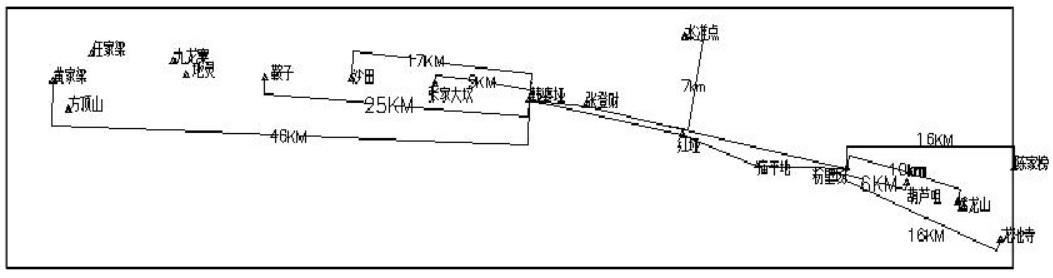

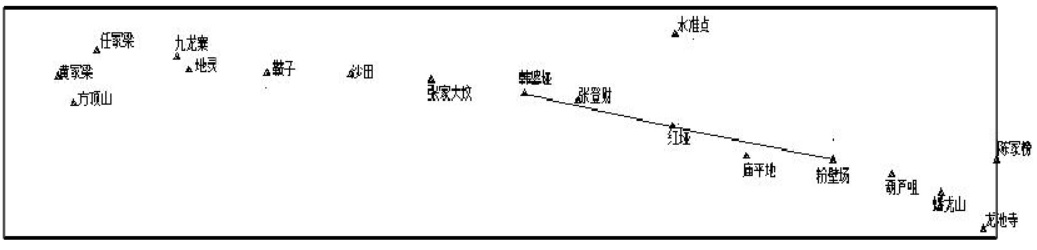

選點方式一：選取近似在同一直線上 3 個點計算七參數，所選 3 個點位如圖 1 所示。
選取如圖 1 所示，近似在同一直線上 3 個點（粉壁場、韓婆埡、紅埡）計算得到的七參數如下：
三個平移參數：DX = -153.858556 m DY = -1506.49838 m DZ = 1907.924541 m
三個旋轉參數：RX = 75.65793197 " RY = 12.23938172 " RZ = 14.52389411 "
尺度比因子：7.367085236 ppm

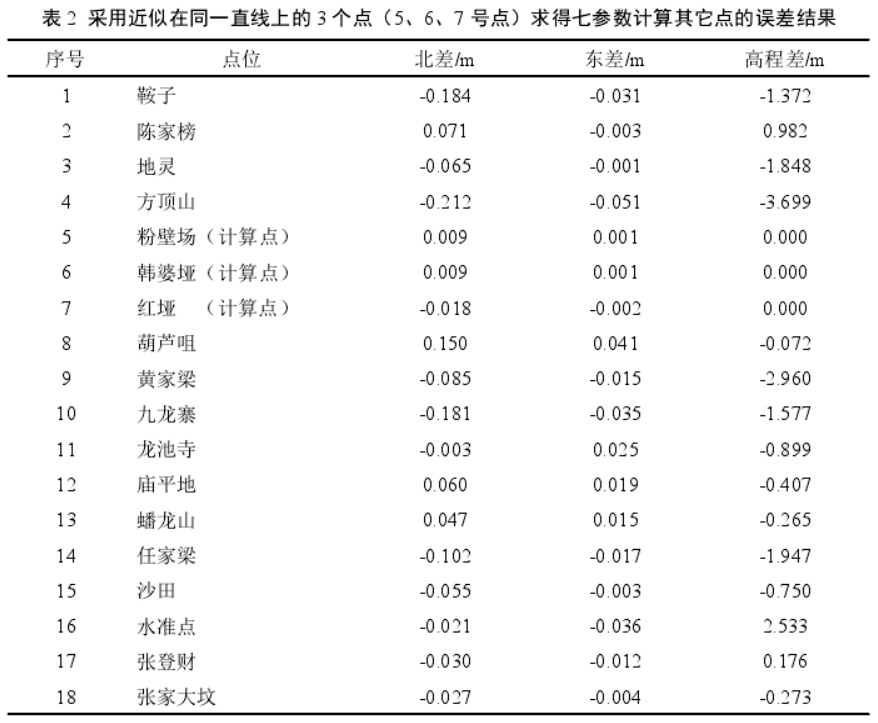

采用近似在一條直線上的 3 個點計算得到轉換參數中，平移量和旋轉角度較大。從表 2 中可以看出，用該參數轉換其他控制點坐標時，與已知坐標差值較大，尤其是高程差值遠大于平面，所得結果不符合規范要求。因此在求解七參數時，應盡量避免選取近乎在同一直線上的點位。
選點方式二：選取構成三角形的 3 個點計算七參數，其所選取的點位大致如圖 2 所示：
選取如圖 2 所示構成三角形的 3 個點（粉壁場、韓婆埡、水準點）計算得到的七參數如下：
三個平移參數：DX = -124.7563197 m DY = -362.9833077 m DZ = 141.3846751 m
三個旋轉參數：RX = 9.491499487 " RY = -0.8340208849 " RZ = 4.975141594 "
尺度比因子：7.476187361 ppm

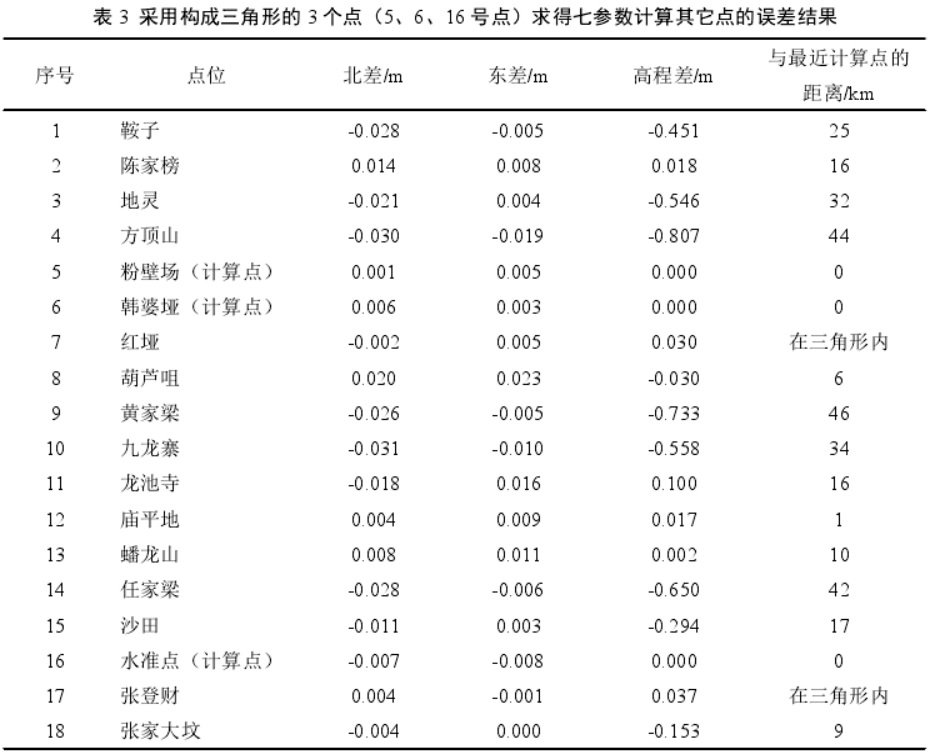

根據表3 中的數據分析可知，其轉換結果無論是平面還是高程精度均明顯優于 “選點方式一”的轉換結果。所有平面轉換結果與已知坐標差值均<5cm,即使距離所選計算點 46km 處的控制點（黃家梁），差值仍在 5cm 之內。在這三點構成的三角形包含范圍內及其外延 5km 以內，其高程轉換精度仍可達<5cm，如廟平地（1km），葫蘆咀（6km）；對于包含范圍的外延 10km 以內，高程轉換精度<20cm，可達到 1：2000圖根控制測量要求。

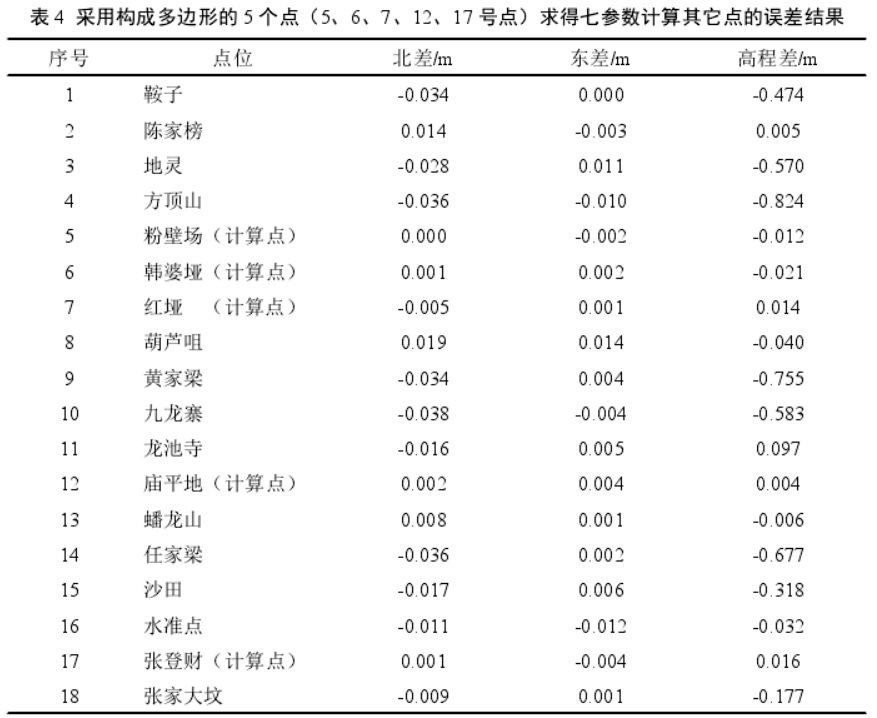

選點方式三：選取構成多邊形的 5 個點計算七參數，其所選取的 5 個點位如圖3 所示：
根據如圖 3 所示選取的 5 個點（粉壁場、韓婆埡、紅埡、廟平地、張登財）計算七參數如下：
三個平移參數：DX = -126.7350349 m DY = -355.6334487 m DZ = 131.7399662 m
三個旋轉參數：RX = 9.115546039 " RY = -0.9548473604 " RZ = 4.962235383 "
尺度比因子：7.250265579 ppm
通過七參數轉換實例可以得出如下共同點：與三參數法相比，七參數法的適用范圍更大。選點方式二、三兩種求解七參數法得到平面精度基本一致，距離所選計算點 46km 處點位的平面精度仍優于 5cm；從高程精度方面分析，距離所選計算點 10km 外的多數點高程誤差可達到 20cm 以上，達不到 1：2000 圖根控制要求，如 1 號點鞍子（25km ）高程差值為 0.474m。為了實際應用方便，本文建議盡量選取涵蓋測區的點位求解七參數，這樣對整個測區數據的銜接和統一比較方便。
結論及建議
1、三參數法不合適長條帶測量或大面積（區域）的 RTK 測量，也不利于相鄰測區的數據銜接，只適宜于小范圍測區測量，其優點在于只需有 1 個點即可獲得轉換參數。
2、七參數法在適用范圍更加廣泛，當外延區域較大時，其轉換的平面精度仍然較高。但通過上述數據，本文建議可采取分區進行轉換，以保證高程的轉換精度。
3、七參數法在參與計算的控制點選擇上要特別注意所選點盡量避免在近似一條直線上，通過對本文實例的分析可得，無論是選擇 3 個點或者多個點求解七參數，其轉換結果基本相同。
4、為方便 RTK 作業設站和進行測量，在轉換參數控制點選擇上，所選的控制點盡量合理均勻，覆蓋面要大，同時選取的計算點要便于架設 RTK 作業的基站，在求解轉換參數后，務必加強檢核。
5、在實際作業中，可通過對轉換結果數據分析，對于超出該區七參數作業范圍時，務必進行控制網的補測，并重新求解七參數，以便保證測量精度。
三參數與四參數轉換模型適用性研究_倪飛
通過精度轉換算例驗證了不同參數轉換模型的精度情況。三參數轉換模型用于坐標轉換時，當區域邊長跨越小于 30' 時，X、Y、Z 方向的轉換中誤差均未超過 10 mm ；當區域邊長跨越未超過 40' 時，其更大轉換誤差為 20 mm ；區域邊長跨越達到 60' 時，其 Z 方向轉換誤差為 30 mm，超出了坐標轉換的精度要求。布爾莎四參數、六參數模型的轉換精度在全國區域范圍內適用 ；布爾莎七參數模型適用于全球范圍的坐標系統轉換。在實際的工程應用中，應針對轉換區域情況選擇適當?shù)霓D(zhuǎn)換模型。

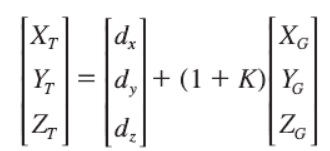

布爾沙七參數轉換公式
七參數轉換：三個平移參數、三個旋轉參數和縮放參數
三參數轉換：只考慮三個平移參數
四參數轉換：不考慮三個旋轉參數

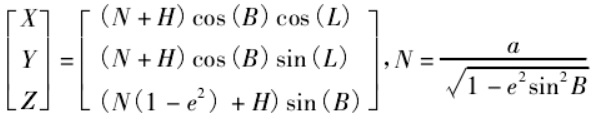

以上X、Y、Z都是空間直角坐標，是根據大地坐標（經度、緯度和大地高）計算出來的，公式如下：
式中，N 為橢球卯酉圈曲率半徑; a 為橢球長半徑; e為橢球的之一偏心率
關于布爾沙公式計算的源坐標和目的坐標

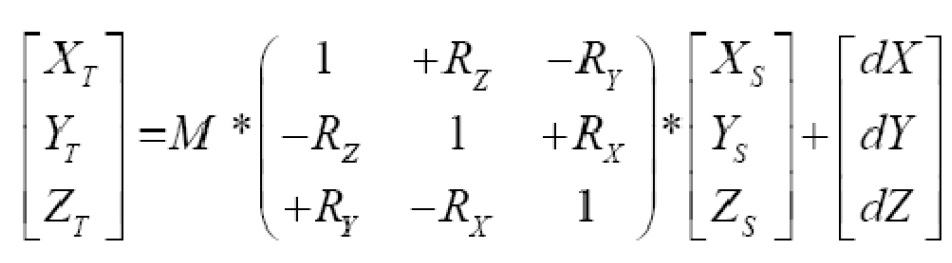

使用布爾沙公式計算三參數或者七參數的應用場景，主要發生在當?shù)仨?xiàng)目是北京54坐標或者西安80坐標的情況。轉換公式如下：
