就在幾個月前，有一群人穿越青藏高原
測量了烏蘭縣六百平方公里的河湖邊界
烏蘭縣隸屬于中華水塔 、江河之源的青海省
添加微信好友, 獲取更多信息
復制微信號
全縣河流眾多、分布廣泛
茶卡鹽湖、沙柳河等穿過大山和平原
成為眾多攝影愛好者的打卡地
P330無人機拍攝的烏蘭縣照片
長期以來由于管理保護邊界不清，影響了流域生態環境的保護和水利事業的發展，這一次他們的前來，正是為了這一件事情……
烏蘭縣河湖劃界確權項目
項目概況
河湖及水利工程管護范圍劃定工作，可以保證水利工程規范安全運行，對于加強河湖管理保護和生態文明建設、改善民生具有十分重要的意義。烏蘭縣河湖劃界確權項目覆蓋河流流域總長度1200km，覆蓋面積600km2，包含了全縣大小河流1000公里以上，河流分支較多、任務區域分散、多數區域?qū)儆谏焦鹊貛В介g亂流更是給外業帶來挑戰。

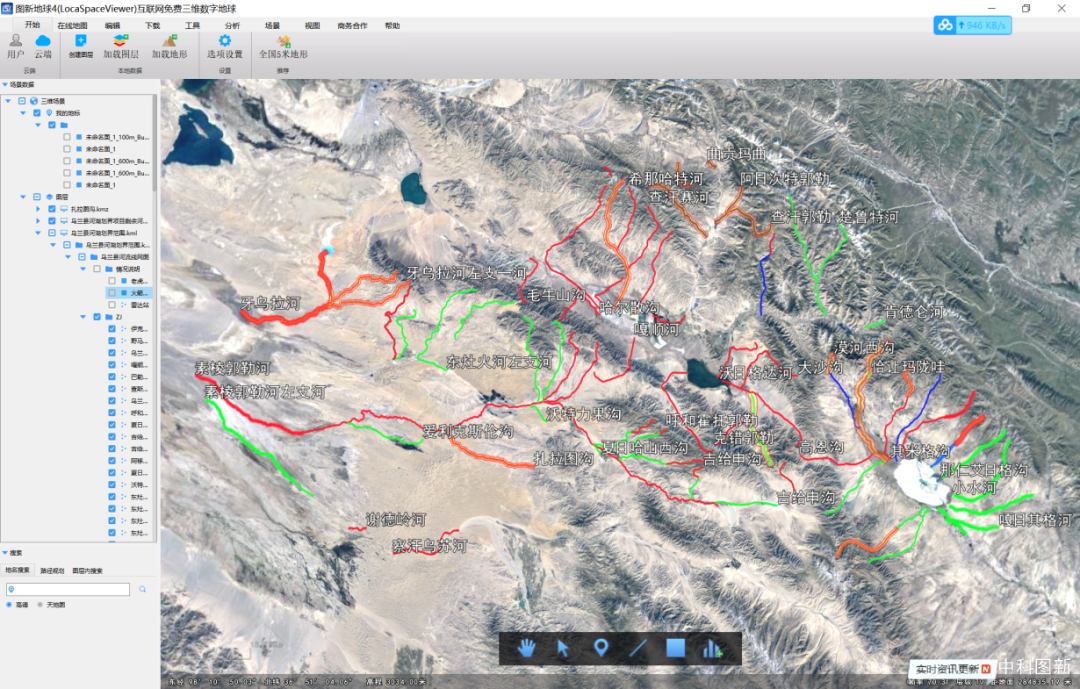

測區KML
項目難點
平均海拔3500米左右，飛行高度均在4000米以上，平均氣溫處于10度。傳統攝影測量風險系數高；大部分測區高差在800米以上；測區崎嶇難行，控制點布設困難，若徒步布設控制點，恐來不及交付成果；傳統攝影測量無控方式作業，會導致正射影像數據精度不足，且檢查驗證困難，也不利于同自然資源、規劃等部門的成果共享。項目預算有限，除去樁界等工作成本之外，急需高效率的作業方式。

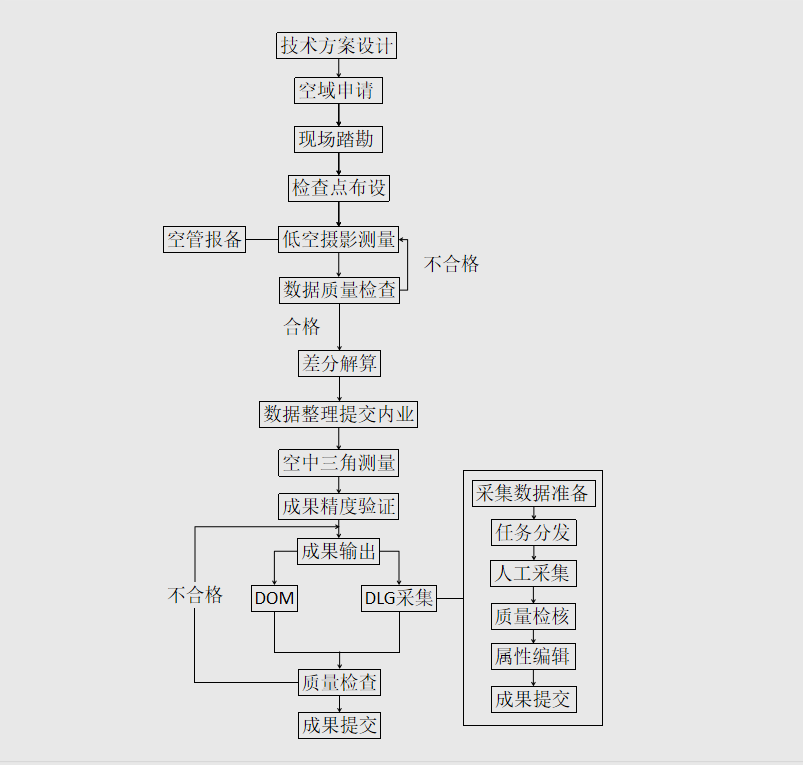

作業流程
綜合各種因素，烏蘭縣水利局考慮采用華測P330免像控航測系統：
系統優勢

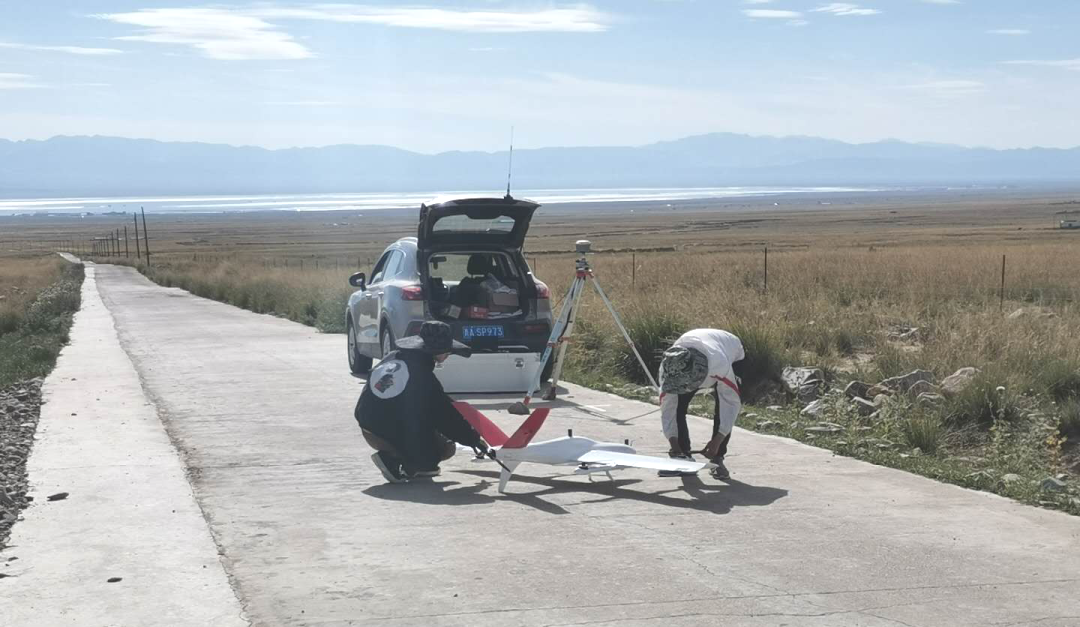

1五分鐘機體組裝
P330模塊化的設計，使得華測工作人員在達到項目現場后僅花費5分鐘內就可以完成飛機機體的組裝,極大提高了外業測量的效率。
2免像控技術保證精度
本次作業飛機標配100Hz差分系統，無人機降落后直接使用無人機基站測量基站點坐標，使用CGO后差分軟件解算出高精度POS，可以實現免像控作業，省去打像控點的煩惱。

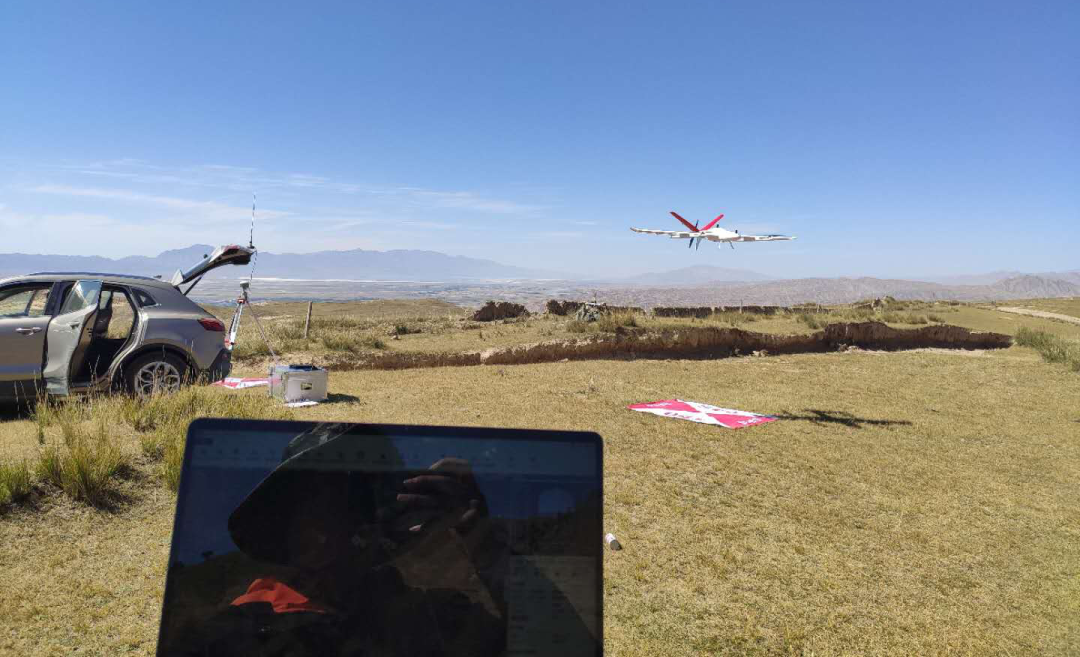

3高原作業性能穩定

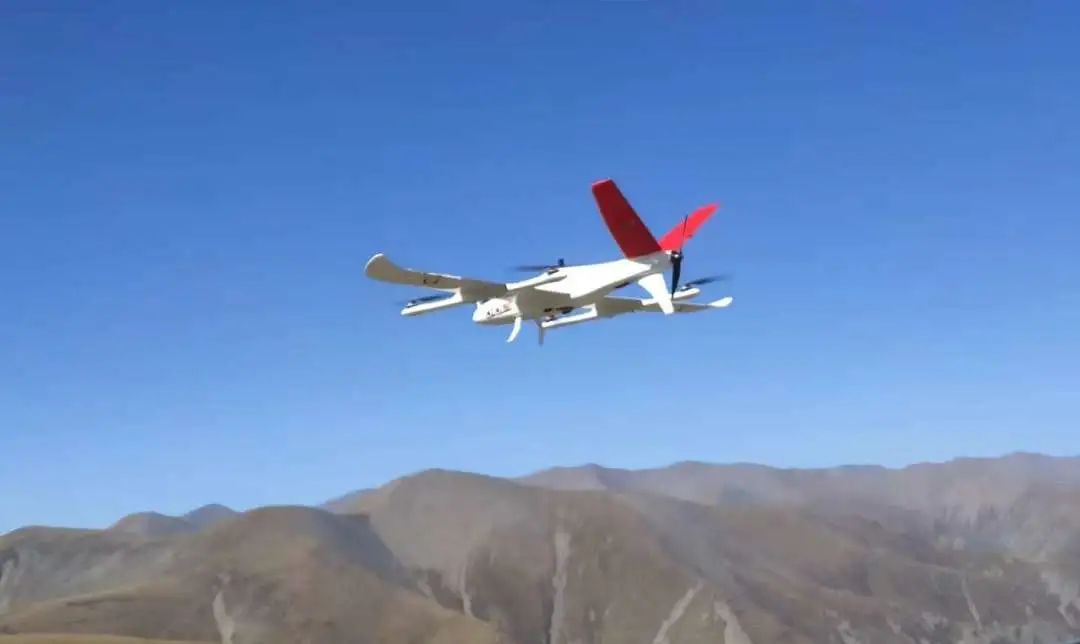

由于測區海拔高，對流較強，無人機在飛行過程中經常遇到變化不定的陣風，但P330高原性能優異，每個架次可以保持一個半小時以上的有效飛行。
部分成果展示

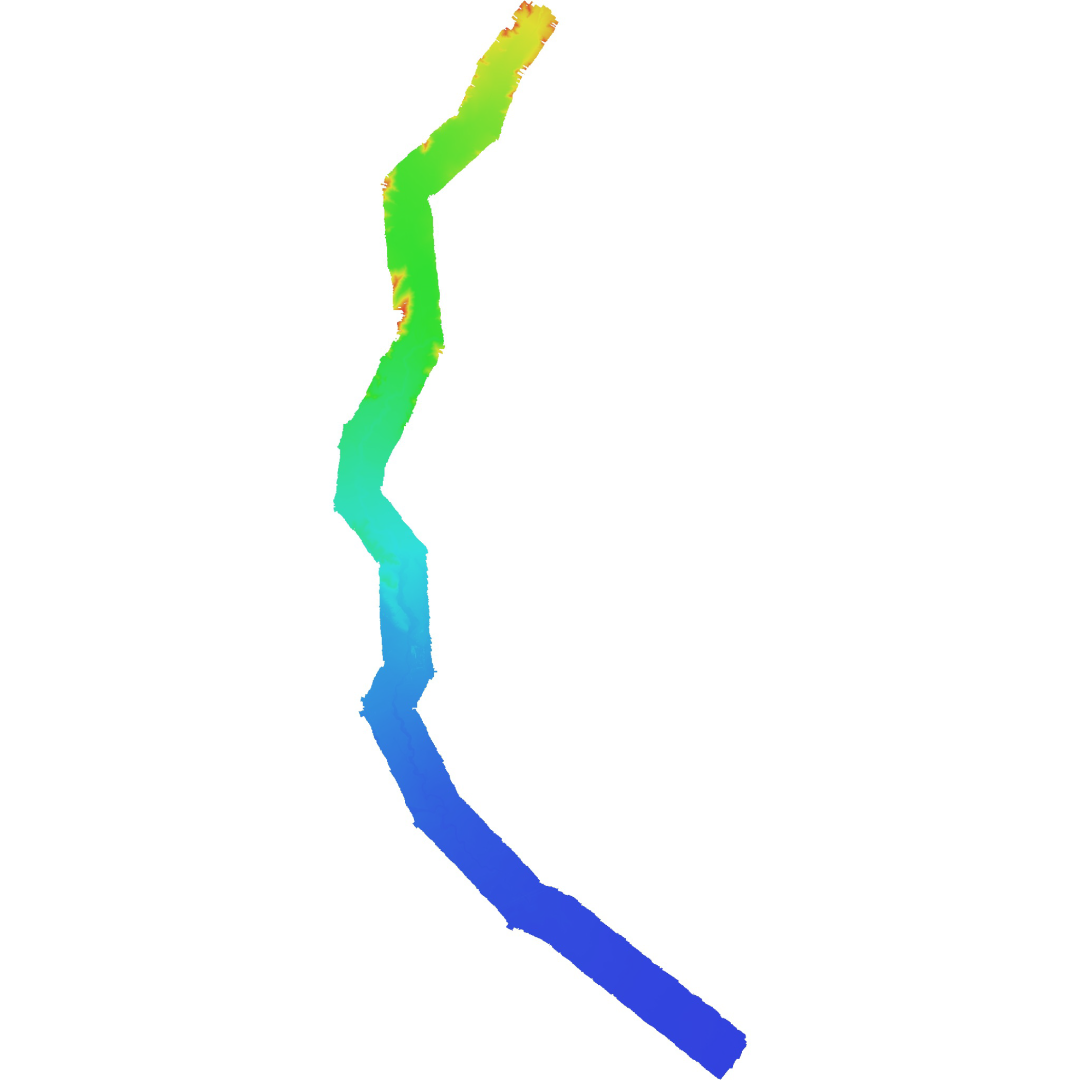

DEM

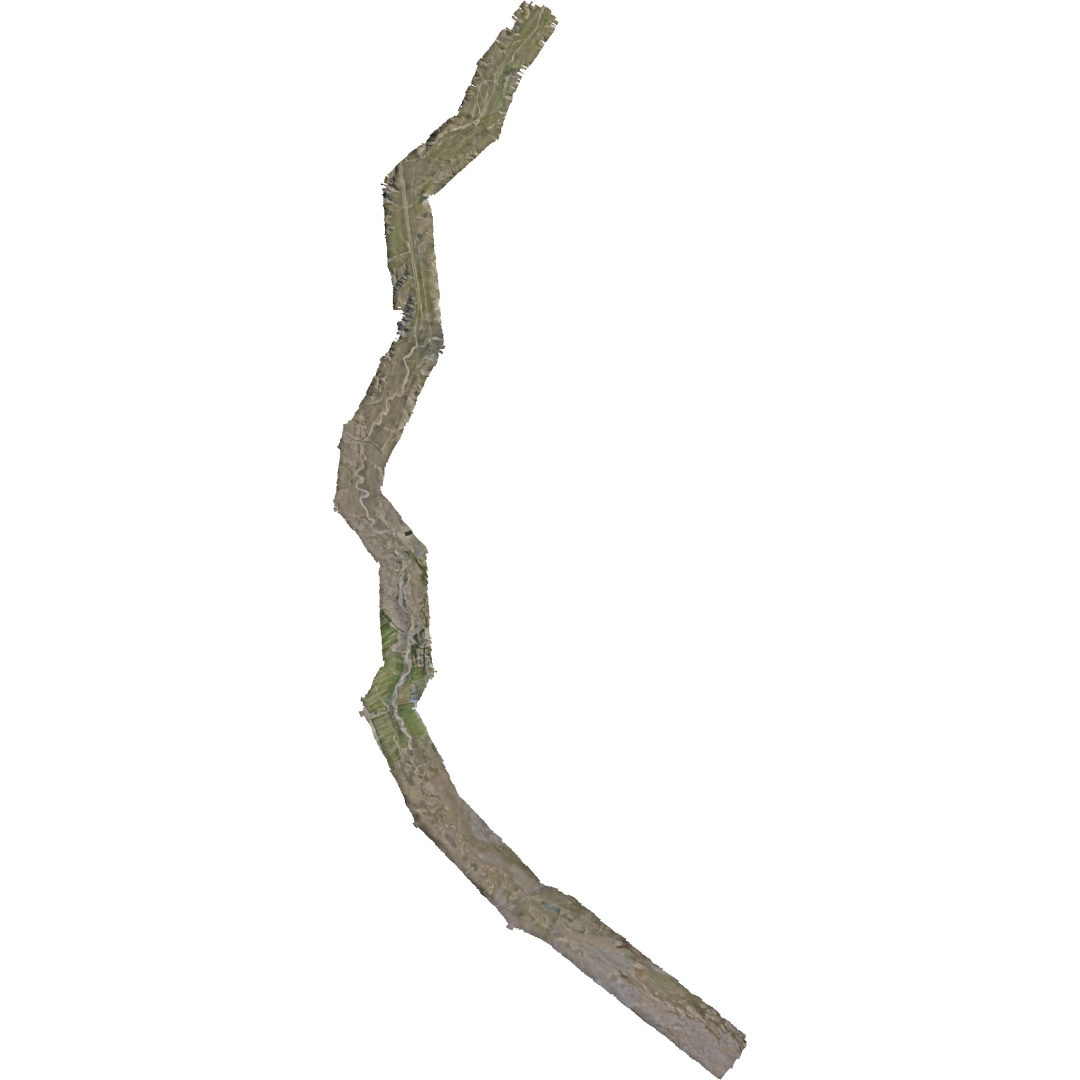

DOM
DLG

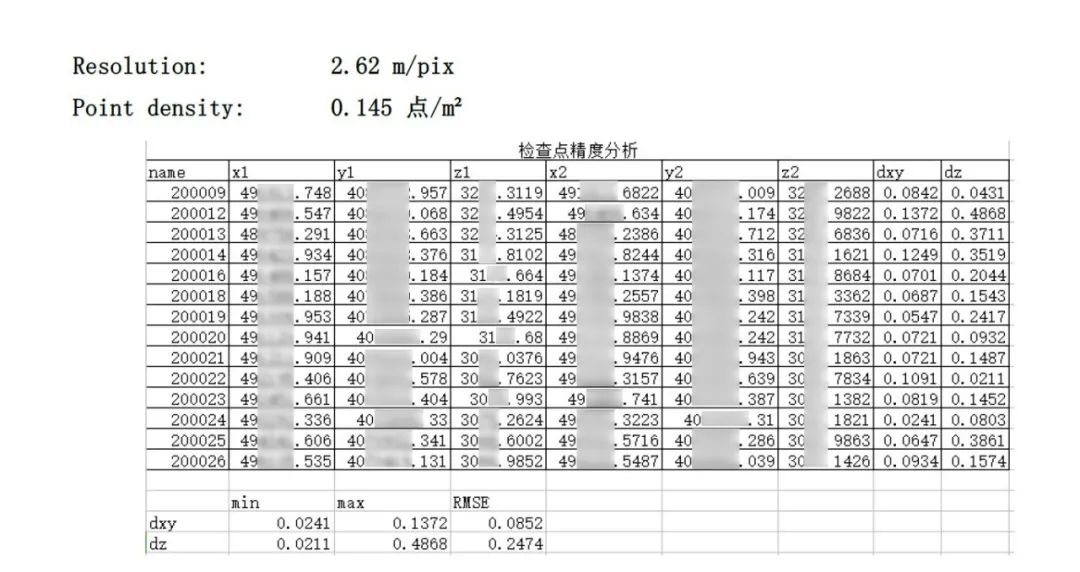

精度驗證
線畫圖完成后，使用無人機基站選取選取少量特征點進行精度驗證，精度均在要求范圍內，滿足1:2000河湖劃界項目精度需求。
此次項目時間緊、任務重
加之高原地區極具挑戰的地形、氣候
工作人員和無人機都在超負荷運轉
最終華測導航P330無人機及免像控航測系統
為項目提供了及時有效的技術支撐
實現了高原帶狀免像控航測
高效完成航飛任務
為用戶提供了有效、精準的基礎資料
