如何在Arcgis中將柵格裁剪到多邊形邊界?
如何用多邊形邊界剪裁柵格
如何在Arcmap中剪裁柵格?
這可能會讓你吃驚……但是在ArcMap中有*兩種 *** *可以裁剪柵格。
首先，經典的技術是 柵格裁剪工具 在ArcToolbox的數據管理中。這已經存在一段時間了。
其次，ARCGIS 10 圖像分析工具欄 也可以修剪粗糙。圖像分析工具欄的主要優點是可以在導出最終結果之前將其可視化。
添加微信好友, 獲取更多信息
復制微信號
聽起來不錯？讓我們來看一下在Arcmap中剪輯柵格的兩種技術。
ARCGIS中的柵格剪切技術?
如下圖所示，我們將把一個“陰影浮雕”柵格剪輯到一個多邊形邊界的懷俄明州。
懷俄明市中心
以下是如何使用Arcgis中的兩種技術來剪裁柵格的分步說明。
當然，如果您在Arcgis中尋找更多節省時間的工具，請查看我們的 ArcGIS tips and tricks 更多信息。
1 ArcToolbox剪輯柵格工具?
在之一個示例中，我們使用數據管理工具箱中的柵格剪輯工具。
下面是使用此 *** 剪裁柵格的步驟。如果您想跟隨，您將需要一個柵格圖像和一個多邊形邊界。
在這個例子中，我們使用 Natural Earth data . 或者，您可以在我們的 list of 10 free vector and raster data sets .

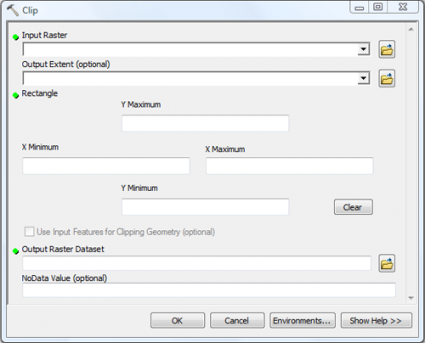

步驟1選擇 Clip arctoolbox中的工具?
在ArcToolbox（數據管理>柵格>柵格處理>剪輯）中，雙擊 **clip**工具。
步驟2填寫字段?
輸入柵格（必需） ：這是要剪裁的柵格。我們要剪裁“陰影浮雕”柵格。
輸出范圍（可選） ：這是要剪裁到的多邊形邊界。您可以在多邊形數據集中選擇特定的記錄，它將只剪切此邊界。在我們的例子中，我們將選擇懷俄明州的多邊形，然后將其拖放到字段中。如果有坐標而不是多邊形范圍，請鍵入更大值和最小值x和y。
使用輸入功能剪切幾何圖形（可選）： 此復選框將柵格剪裁到多邊形邊界。我們想剪輯到懷俄明州，所以在復選框中插入一個復選標記。
輸出柵格數據集： 這是輸出的名稱（剪裁柵格）。為輸出添加擴展名，如.tif、.img或.jpg。
nodata值（可選）： 這意味著具有指定值的所有像素將在輸出柵格數據集中設置為nodata。您可以在此字段中更改此值。
步驟3運行工具?
單擊“確定”運行“剪輯”工具。最后，該工具將柵格裁剪到多邊形范圍內。
懷俄明陰影浮雕的修剪柵格
2使用圖像分析工具欄剪裁柵格?
對于圖像分析工具欄 *** ，其主要優點是可以在導出最終結果之前將其可視化。
基本上，創建臨時柵格。如果您喜歡臨時結果，可以將其保存到內存中。
以下是使用Arcgis中的圖像分析工具欄剪裁柵格的步驟：
步驟1啟用圖像分析工具欄?
啟用圖像分析工具欄（Windows>圖像分析）。之后，將在arcmap中顯示圖像分析窗口窗格。
圖像分析工具欄
步驟2選擇要剪裁的柵格?
在“圖像分析”工具欄中，選擇要剪裁的柵格。確保選中復選框并突出顯示柵格。如果不在圖像分析工具欄中高亮顯示柵格，則“剪輯”按鈕將變灰。

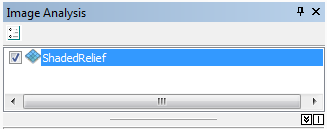

在“圖像分析”工具欄中選擇“柵格”
步驟3：選擇要剪輯到的多邊形邊界?
選擇要將柵格剪裁到的多邊形的記錄。

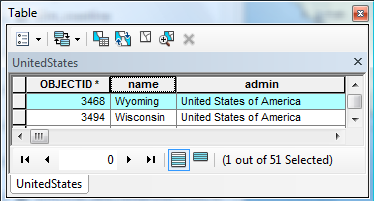

美國多邊形邊界屬性表
第4步單擊 Clip 偶像?
單擊圖像分析工具欄中的“剪輯”按鈕。這將創建臨時柵格。可以查看臨時剪裁的柵格，了解導出時的外觀。你現在要做的就是保存這個修剪過的柵格。
圖像分析工具欄剪輯按鈕
步驟5導出柵格?
在“圖像分析”工具欄中，突出顯示工具創建的新剪裁柵格。單擊導出按鈕保存新的剪裁圖像。
導出柵格按鈕
選擇要保存的文件的位置和名稱。您還可以更改裁剪柵格的單元大小和格式。最后，單擊“保存”以導出柵格。
為什么要修剪柵格？?
剪切柵格意味著您可以節省時間。在更大程度上處理數據會讓您和處理器陷入困境。
例如， satellite imagery 和 LiDAR data 是一個可以合作的野獸。減少處理時間不是很好嗎？
好消息是，使用柵格數據時可以節省時間。
怎樣？將柵格裁剪為形狀文件（您感興趣的區域）。剪切柵格時，將生成可操作的數據子集。總之，我們只將分析限制在感興趣的領域。
其他資源
ArcGIS 10: Using Imagery Video
