地形圖上的等高線顯示什么？?
你要走哪條路？?
想象。你和你的朋友一起去爬山。你拿出地圖，看到兩條徒步旅行的小路。
這個 之一條路線 有密集的輪廓線。但是 第二條路線 具有間距較大的輪廓線。哪條徒步旅行路線 YOU 采取什么？
對于緩慢而穩定的攀巖者，你會選擇第二條路線，因為寬間隔的等高線意味著坡度 逐漸的 . 但是如果你選擇了之一條路線，你就是那種只用鎬就能攀登高山的自由攀登者。這是因為當等高線接近時，就意味著坡度 更陡的 .
為了快速定義，一個 輪廓線 連接相等值和常量值的點。例如，立面上的輪廓高度恒定，每一行上的高度相同。
添加微信好友, 獲取更多信息
復制微信號
這些輪廓線是山脈還是洼地？?

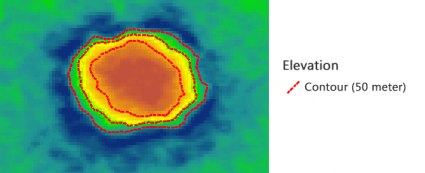

當你有一個像下面這樣的封閉輪廓時，這意味著有一個小山/山或洼地。

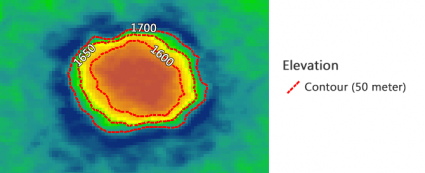

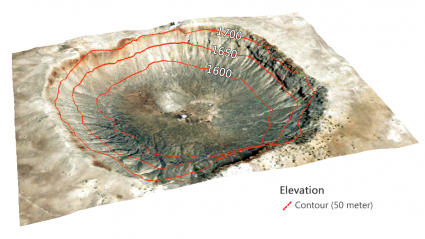

你不知道，除非在輪廓線上有一個標簽。在下面的示例中，我們添加了標簽，應該很明顯這是洼地。
這不僅僅是洼地。這是很久以前撞擊亞利桑那州的巨大隕石坑。
在一些地圖上，制圖者使用牙齒標記或 哈徹爾群島 對于火山口或火山口的凹陷，因為它標志著海拔的上升或下降。
閱讀更多: A Topographic Profile of Arizona’s Massive Meteor Crater
富士山的等高線是什么樣的？?

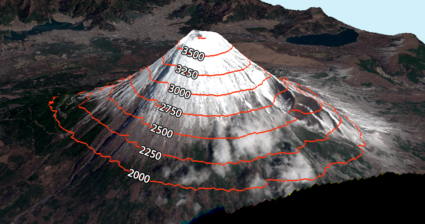

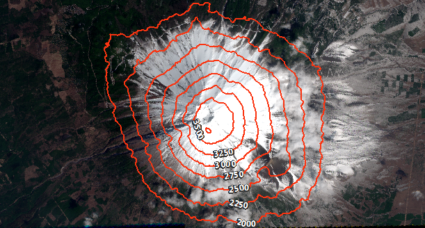

在這種情況下，閉合的等高線表示一座山。美麗的富士山海拔3776米。間距為250米時，輪廓線的外觀如下：
當你在3D中看到富士山的時候，你可以看到它相當陡峭，因為輪廓之間的距離相對較近。
到目前為止，我們已經看到了兩種閉合輪廓的例子，但是山谷中的輪廓是什么樣的？
V形和U形山谷的規則?
山谷是細長的低洼洼地，通常有河流流過。你知道當輪廓線 V or U-shaped .

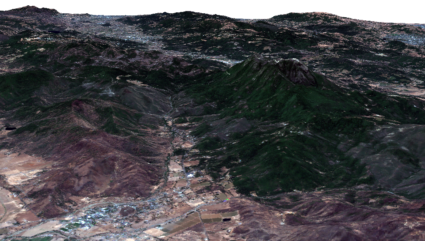

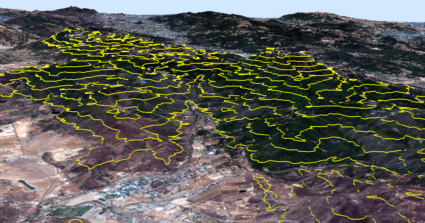

以下是加利福尼亞州風景如畫的科萊約米山谷的3D視圖示例：

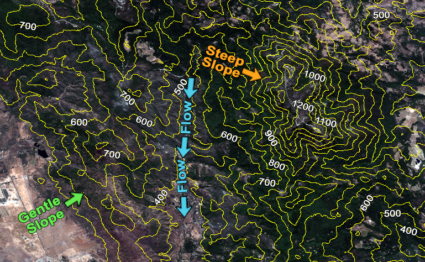

所有的河流都從高到低的高度向下流動，與上面的等高線垂直。根據經驗，V形輪廓是 指向上游 （與溪流或河流流向相反的方向）。
“V”形輪廓表示河流和排水。如你所見，“V”指向更高的海拔。一般來說，你可以把向上的“V”形輪廓線的頂點連接起來，來勾勒出一條小溪。除此之外，您還可以估計 河流坡度 通過計算一條具有等值線間隔的河流的等值線數量。
坡度總是垂直于等高線。輪廓線之間的間隔越小，意味著坡度越陡，反之亦然。當等高線間距均勻時，坡度均勻。
在河流交匯處，等高線形成 “M”形或“W”形 . 這可以解釋為兩個“V”形輪廓相交。

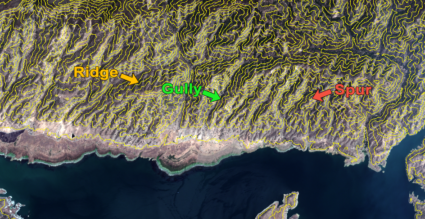

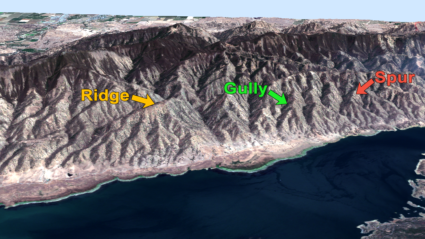

山脊和溝壑呢？?
隨著時間的推移，山腰流水的侵蝕形成了溝壑。兩條被侵蝕的溝壑的后果是在突出的山坡表面中央形成一條支線。溝壑和馬刺都從山脊線延伸到谷底。
沖溝（或繪圖）的特征是“U”或“V”形輪廓線，其封閉端指向更高的高程。另一方面，支線輪廓線指向較低的高程。
在二維圖中，這些山谷景觀特征更難看到。但關鍵是要記住山脊是如何指向下坡的，沖溝是如何指向上坡的。
為什么等高線永遠不會相交？?
輪廓線不太可能交叉，但有時會交叉。當地形是 懸垂或懸崖 ，輪廓線將交叉或接觸。

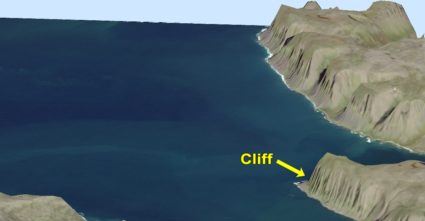

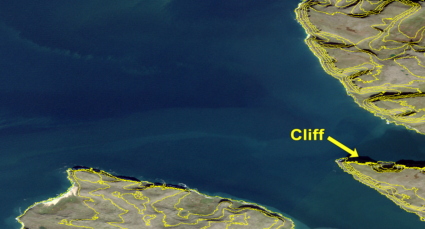

冰島Látrabjarg的懸崖高達440米。當你生成100米的輪廓，它們*非常*接近匯聚。
在3D中，你可以看到這些懸崖有多陡。所以，如果這些輪廓交叉，很可能是一個懸垂?；蛘咚赡苁浅绦蛑械腻e誤。
如果你運用你的想象力，想象一個地形向外延伸的突出部分。這將是一個罕見的例外，當兩個輪廓交叉。
如何手動繪制輪廓線？?
您可以通過單擊中的按鈕輕松生成輪廓線。 CAD or GIS software . 但是如果你想用手畫呢？

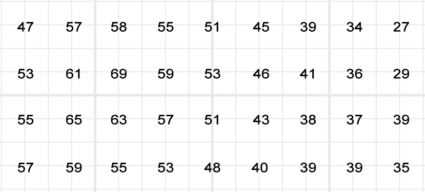

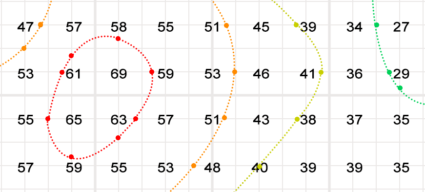

首先，你必須選擇 等值線間隔 . 例如，我們將使用10米的等值線間隔。這意味著每10米就會有一個等高線。
在10個過渡點之間（30、40、50等），添加標記在繪制線的位置?；旧?，在線條之間繪制或插值。
現在我們有了要連接的點，讓我們為每個間隔繪制平滑的輪廓線。從本質上講，我們是用線連接點。
我們有了它。
我們用輪廓線做什么？?
在我們的示例中，輪廓線代表恒定的高程，并顯示了景觀的地形。
但是氣象學（等值線）、磁學（等值線）甚至驅動時間（等時線）也使用等值線來達到不同的目的。
輪廓的接近表示坡度。不規則的輪廓意味著崎嶇的地形。在自然界中很少有輪廓線交叉。但它們可以用于懸崖峭壁。
你在自然界中看到的其他類型的輪廓是什么？
