亞利桑那州大規模流星隕石坑的地形圖?
地形剖面作為橫截面圖?
地形剖面圖是橫截面圖。 沿直線顯示高程。換句話說，如果你能沿著這條線將地球切片并從側面觀察，那么顯示高度的二維圖形就是一個地形剖面。
地形剖面有不同的術語來描述它們——垂直剖面圖、橫截面圖或二維高程圖。
與地形圖中的等值線類似，它們?cè)诠こ蹋ㄈ绻饫|設計）、水文（沿河道的坡度隨線路上升）和土地利用規劃（滑雪道設計）中有不同的用途。
我們將向您展示如何使用一個DEM和ArcGIS中的3D分析員擴展來構建地形剖面。
添加微信好友, 獲取更多信息
復制微信號
亞利桑那隕石坑?
對地球產生如此影響的所有力量…相當不可思議，不是嗎？

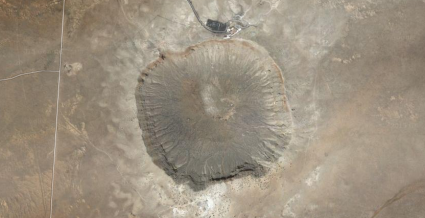

地圖數據@2016谷歌圖像@2016數字地球儀（亞利桑那隕石坑）
對于那些不知道的人來說，這是隕石坑，也被稱為 Barringer Crater 亞利桑那州科科尼諾縣（北緯35°1′38〃，西經111°1′21〃）

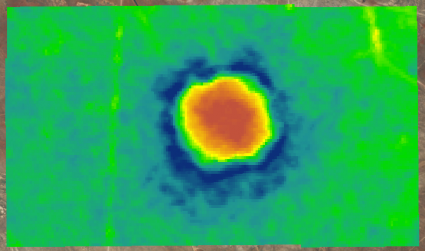

盯著流星的撞擊……你不禁想知道，流星造成了多大的撞擊。 into 地球？好吧，從上到下很難看到。以下是數字高程模型（DEM）的外觀：
三維視圖可能會有幫助，但是垂直剖面如何？
為了繪制地形剖面圖，您必須啟用3D擴展。您還需要添加3D工具欄。
使用內插線可以繪制一條線來分析坡度并創建地形縱斷面。

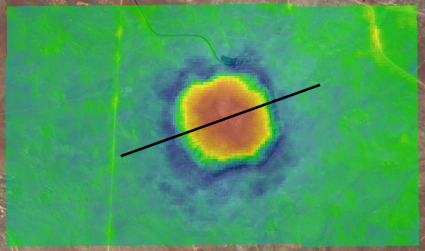

您將開始在需要立面輪廓的位置繪制線。我們把穿過隕石坑的線松開。增加一點透明度作為參考，我們的剖面線將在這里繪制地形剖面：
選擇 剖面圖 工具，如下所示：

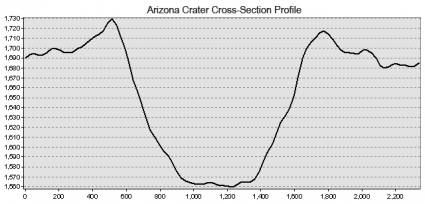

你可以觀察地形剖面，估計它對地球造成了150-170米的撞擊。除此之外，它大約有一英里寬。
不是災難發生時你想站的地方。
現在輪到你創建地形剖面了?
你可以用3D分析工具做一些非常簡單的事情。生成橫截面線和二維圖只是其中之一。
一張珠穆朗瑪峰的地形圖……甚至用這些畫出你家附近的一座山。free global DEM data sources。
簡單來說，二維圖 在陸地上顯示高度。
它們是沿著通過一部分地形圖繪制的線的二維橫截面視圖 tons of real-world applications。
