柵格化和矢量化：如何轉換數據格式?
柵格化將矢量轉化為柵格。矢量化在矢量中變換柵格。我們將解釋如何從一個數據模型轉換到另一個數據模型。
柵格化與矢量化有何不同？?
柵格化 指將矢量轉換為柵格。同時 矢量化 變換矢量中的柵格。
我們知道兩個主要的數據模型和圖形是矢量和柵格數據。
但是，如何從一個數據模型轉換到另一個數據模型呢？
添加微信好友, 獲取更多信息
復制微信號
這就是使用柵格化和矢量化的時候。了解如何使用開源QGIS免費完成這項工作。但首先要了解一些基本信息：
閱讀更多: GIS Spatial Data Types: Vector vs Raster
什么是向量？?
矢量數據由 頂點和路徑 . 例如，向量的三種類型是點、多段線和多邊形。
矢量點是空間中簡單的xy坐標。 |Point Vector Data Type|折線將稱為頂點的XY坐標與路徑連接起來。 |Vector Data Type Line|最后，矢量多邊形是一組**封閉的頂點和路徑**。
我們經常將這些點、線和多邊形存儲在 shapefiles，geodatabases 還有各種各樣的 GIS file formats。
閱讀更多: 10 Free GIS Data Sources: Best Global Raster and Vector Datasets
什么是柵格？?
與矢量數據不同，柵格由像素或 網格單元格 . 除此之外，它們通常是有規律的間隔和正方形（但它們不一定是方形的），并且經常看起來像像素。
離散柵格 是分類的，并且有不同的值來標識每個單元格。例如，土地覆蓋柵格可能表示城市值為1，森林值為2。
連續柵格 是具有漸變數據的網格單元，如海拔、溫度或航空照片。連續數據也稱為非離散數據或表面數據。
閱讀更多: 15 Free Satellite Imagery Data Sources
柵格化：將矢量轉換為柵格?
在這個例子中，我們將使用 open source program QGIS。
與圖形編輯軟件不同，它期望您的柵格和矢量具有地理坐標系。但實際上，它有類似于Adobe Photoshop或GIMP的功能，您可以執行柵格化和矢量化。

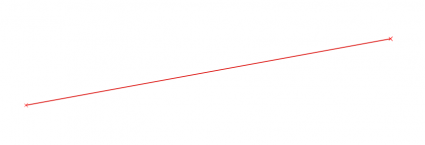

讓我們從一條簡單的向量線開始，在起點和終點有一個頂點。
使用柵格化（矢量到柵格）工具。水平和垂直參數將決定輸出像素大小。設置完所有參數后，單擊“運行”進行柵格化。

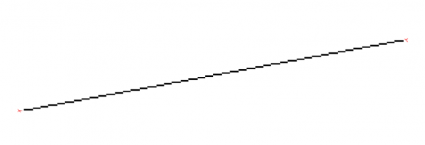

最后，輸出將類似于向量的網格化版本。根據設置的像素大小，可能需要進行一些嘗試和錯誤以獲得更好的結果。
矢量化：將柵格轉換為矢量?
這次我們反向走，然后**離散柵格數據**把它轉換成矢量。

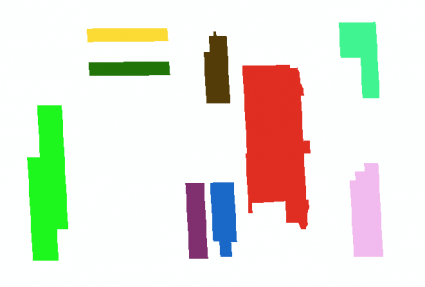

當我們有一個柵格數據集，像我們的建筑層，這是一個問題，添加到QGIS。以下是柵格建筑在目錄中的外觀：
QGIS為您提供了算法和插件。除此之外，其他供應商如Grass、Saga GIS和Orfeo toolbox為桌面帶來了額外的火力。在這種情況下，GRASS中的矢量化工具（v.to.vect）就是您要尋找的工具。
雙擊該工具并選擇要轉換為矢量的柵格。從這里，您必須選擇柵格到點、線或多邊形的輸出。單擊“運行”后，矢量化柵格將顯示在目錄中。
作為提醒，矢量化創建所有必要的頂點和路徑，如建筑輪廓所示。簡而言之，此工具將柵格數字化，以便您將其轉換為矢量。
如果你想學習如何向量化 連續柵格數據 ，這將需要一點努力重新分類細胞基本上分組成離散形式。以溫度柵格為例，將值從 [-37.8 to 0] 作為0和 [0至37.7] 作為1，您正在將其轉換為離散柵格。從這里，您可以按照這些完全相同的步驟進行矢量化。
閱讀更多: How To Vectorize Image Files Automatically with ArcScan
結論?
在大多數情況下，對圖像進行矢量化或柵格化是一個基本的過程。
柵格化是指將矢量轉換為柵格。矢量化在矢量中變換柵格。
這些是如何從一個數據模型轉換到另一個數據模型的基本步驟。
有問題嗎？下面告訴我們。
