首先，打開科力達工程之星5.0，進入主菜單界面，點擊“測量-道路放樣”菜單，在道路放樣界面，點擊“目標-打開”，打開相應的道路文件，選擇相應的中樁里程，圖中以400里程為例，點擊“橫斷面采集”。

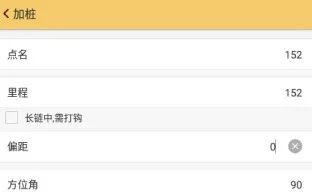

        如果實際工作需要加樁，點擊“加樁”輸入“點名”、“里程”、“偏距”，然后點擊“確定”，重復上一步操作即可。圖2

微信號：MeetyXiao
添加微信好友, 獲取更多信息
復制微信號

        選擇好中樁點之后，進入到橫斷面采集界面，當“垂距”為“0”，且“里程”顯示的數字與放樣點的里程一致時，即可按照需要，根據“偏距”顯示的數值，采集橫斷面點。

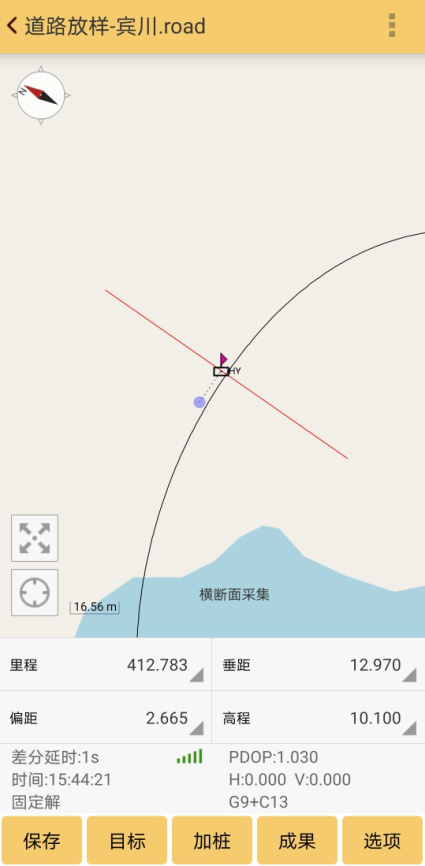

        這里的主要參數有偏距和垂距，偏距是當前點到線路的最近距離，垂距指的是當前點到橫斷面法線的距離。圖3中的紅色直線段就是該橫斷面的法線延長線，可以在選項中進行設置，這樣我們就可以非常方便地采集這個橫斷面上的點。圖3

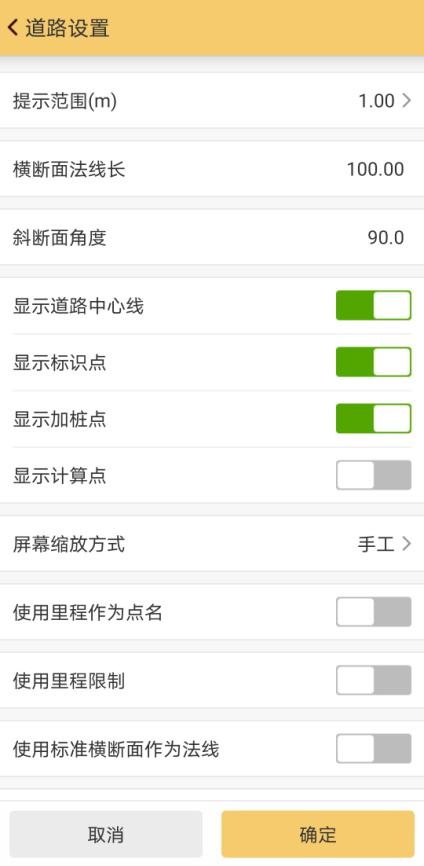

        如果我們要進行線路采集參數設置：點擊 “選項”按鈕，出現如圖4對話框：
